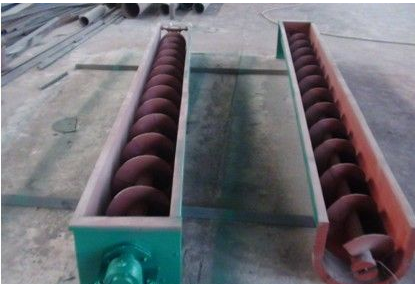

U型螺旋输送机

U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门,主要用于输送小颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大易结块以及含水量较大的物料。
立即咨询
联系电话

13784708767

  • 产品介绍
  • 联系我们

  U型螺旋输送机是螺旋输送机的一种,生产采用DIN15261-1986标准制造,设计符合JB/T7679-2008《螺旋输送机》专业标准。U型螺旋输送机广泛应用于粮食、化工、建材、冶金、矿山、电力等部门,主要用于输送小颗粒状、粉状、小块状物料。不适宜输送易变质、黏性较大易结块以及含水量较大的物料。

  单轴螺旋输送机由螺旋杆轴、外壳和驱动装置三大部分组成。

  首先我们的螺旋杆轴都是经过我们当地,知名的厂商精心打造出来的,大家可能也知道,我们泊头是铸造之乡。我厂下设的铸造合作单位多达8家,所以我们能以最快的速度和最好的质量为你打造螺旋输送机。我厂有大小车床5台。高级技术人员3名。所以在技术方面也是没有问题的。

  单轴螺旋输送机的外壳,我们标准是5个厚的碳钢制造的,若有特殊需要我们还可以根据你的需要制作。这里需要重点说明的是,我们怎样来解决螺旋输送机的受力问题。单轴螺旋输送才用了轴承来提供轴向力,在中间节我们一般都安装了吊轴承。螺旋输送机之间采用法兰式联接, 这样机利于维修。进、出料装置有方形的,圆形的,还有手推式出料口,齿条式出料口。我们的驱动装置一般分为几个档次,若是没有特殊需要的话我么就当地采购。若是有需要要好的,我们一般就用江苏的减速机。螺旋输送机用的都是摆线针轮减速机。这里就不细说多大的螺旋输送机,配什么型号的减速机了。


LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33
