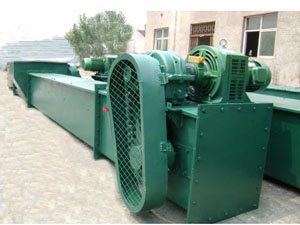

水平ms埋刮板输送机

水平ms埋刮板输送机适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料、等行业和部门。埋刮板输送机是一种在封闭的巨形断面壳体内,借助于运动着的刮板链条来输送散状物料的连续运输设备;
立即咨询
联系电话

13784708767

  • 产品介绍
  • 联系我们
水平ms埋刮板输送机广泛适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料、等行业和部门。埋刮板输送机是一种在封闭的巨形断面壳体内,借助于运动着的刮板链条来输送散状物料的连续运输设备;由于在输送物料时,刮板链条全部埋在物料之中,故称为埋刮板输送机。该机结构简单、密封性好、安装维修方便、工艺布置灵活;它不但能水平输送,也能倾斜或垂直输送;既可单机使用、也可多台联合使用;能多点加料、也能多点卸料。由于壳体封闭,因此在输送大的、有毒、易爆、高温物料时可以显著地改善工人的工作环境和防治环境污染。埋刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。

水平ms埋刮板输送机在封闭的机壳内借运动着的链条刮板与煤的摩擦将煤连续输出,链条刮板在运行时埋于被输送的煤中固接在牵引链上的刮板在封闭的料槽中输送散状物料的输送机。这种输送机的牵引链和刮板都埋入物料中,刮板只占料槽的一部分断面,物料占料槽的大部分断面。它能水平、倾斜或垂直输送物料。水平输送时,所用刮板为平条形,利用埋入散料的链条和刮板对散料层的切割力大于槽壁对散料阻力的原理,使散料随刮板一起向前移动,此时移动的料层高度与槽宽之比在一定的比值范围之内,物料流是稳定的。

1、埋刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。

2、埋刮板输送机在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。

MS埋刮板输送机技术参数:



型号
MS16
MS20
MS25
MS32
MS40
机槽宽度B(毫米)
160
200
250
320
400
机槽高度h(毫米)
160
200
250
320
360
链条节距t(毫米)
100
125
160
200
200
链条形式
模锻链
DL10
D12.5
DL16


和代号
滚子链
GL10
GL12.5
GL16



双板链



BL20
BL20
刮板形式
T


和代号
U2




链条速度
0.16


U(米/分)
0.2
0.25
0.32
输出送量Q(米8/时)
11-25
17-39
23-54
48-88
67-124
(千瓦)
1.5



2.2


3


4


5.5
7.5
11/50

15/13

18.5/17


22



30



37/40




输送机最大长度L0(米)
80
80
80
80
80
允许倾斜安装角度
00<=a<=150
