一、结构特点

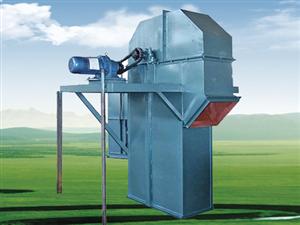

　　TD系列斗式提升机由机尾部件、机头部件、中间节、斗链组件以及驱动装置组成。全封闭机壳，设备运行时无物料泄漏，采用橡胶带作为牵引构件，采用离心式或混合式卸料方式卸料。头部驱动装置设置逆止器，逆止可靠、安全。设备的进出料口、提升高度可根据现场工艺要求灵活设计布置。

　　TD系列斗式提升机备有四种料斗：Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Sd型(深斗)。

　　提升输送带采用丝杠、压紧弹簧调节装置来调节输送带的松紧度，保证设备在运行中始终保持适度的张力，使设备处于稳定的运行状态。

　　TD型按JB3926-85《垂直斗式提升机》标准设计制造，与传统D型斗式提升机相比，输送效率高，料斗形式多，应优先选用。

　　二、适用范围

　　TD型斗式提升机适于垂直输送粉状、粒状、小块状的磨琢性较小的散状物料，如粮食、水泥、碎矿石等。提升高度小于40m，物料不超过600℃，采用耐热橡胶带时温度不超过2000℃。

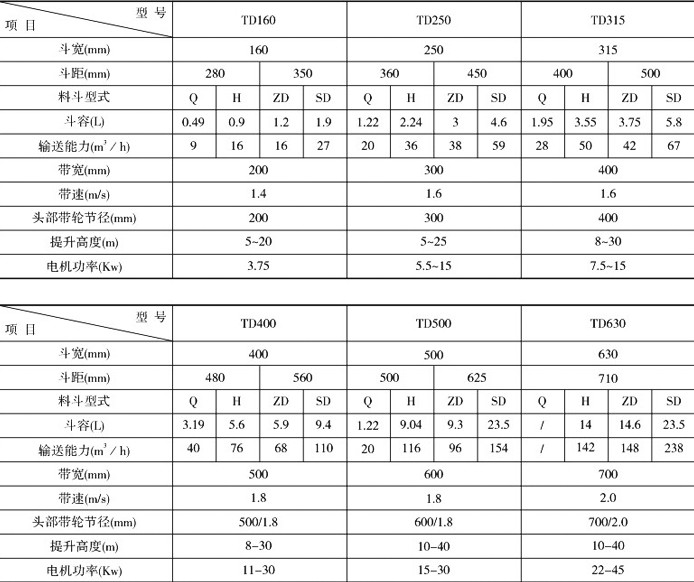

　　三、性能参数：
